3.1.2數據通訊(總線)
數據通訊是把數據的處理和傳輸合為-體，實現數字信息的接納、存儲、處理和傳輸，并對信息流加以操控、校驗和辦理的-種通訊辦法。
核算機與通訊線路及設備結合起來實現人與核算機、核算機與核算機之間的通訊，不僅使各用戶核算機的運用率大大進步，并且極大地擴展了核算機的運用規模，并使各用戶實現核算機軟硬件資源與數據資源的同享。對核算機的遠間隔實時操控和對數據的遠間隔收集等項作業，也都能夠運用數據通訊來進行。
用于數據通訊的通訊網，稱為數據通訊網。它分為專用數據網和共用數據網。專用網開展較早，現在仍遍及運用。在20世紀70年代前，共用數據通訊-般運用原有的公共電話網或電報網。70年代以來，跟著數據通訊迅速開展，開端建立共用數據網。而局域網則是-種專用的數據通訊網。
共用數據網-般選用分組交流和電路交流兩種交流辦法。分組交流能進步電路的運用率，更靈敏地滿意實時數據通訊的要求。分組交流網是-種首要的共用數據通訊網。
在現代信息社會中，政府機關及各個部門要實現高效率的辦理，數據通訊是-種至關重要的手段。
在通訊發達的國家，用戶只需攜帶-臺袖珍式電腦，與國際長途直撥電話線相連，就能夠與全球任何地方進行數據信息的交流。
現場總線是指以工廠內的測量和操控機器間的數字通訊為主的網絡，也稱現場網絡。也便是將傳感器、各種操作終端和操控器間的通訊及操控器之間的通訊進行特化的網絡。本來這些機器間的主體配線是ON/OFF、接點信號和模擬信號，經過通訊的數字化，使時刻分割、多重化、多點化成為可能，然后實現高功用化、高可靠化、保養簡便化、節省配線(配線的同享)。
CAN全稱為“Controller Area Network”，即操控器局域網，是國際上運用最廣泛的現場總線之-。開端是德國的Bosch公司為了轎車監控和操控體系規劃了CAN總線，現在，世界上許多的著名轎車制造廠商都現已開端選用CAN總線來實現轎車內部操控體系與各檢鋇l和執行機構間的數據通訊。因為CAN總線的數據通訊具有杰出的可靠性、實時性和靈敏性，CAN總線被廣泛運用于轎車、火車、輪船、機器人、智能樓宇、機械制造、數控機床、紡織機械、醫療器械、消防辦理、傳感器、主動化外表等范疇。CAN己經構成國際規范，并現已被公認為幾種最有前途的現場總線之-。1993年，150安排頒布了CAN國際規范15011898，為操控器局域網的規范化和廣泛運用打下了基礎。
CAN總線運用的通訊介質為雙絞線及其它電纜，傳輸速率可達IMbPs.鑒于其杰出的可靠性和共同的規劃以及高速率，傳輸間隔較長的特色，特別適合工業現場監控設備的互聯，根據不同的需求或以主從辦法，或以多主辦法作業.概括起來，它具有如下特色：
(l)通訊辦法靈敏。CAN為多主辦法作業，網絡就任-節點均可在任意時刻主動地向網絡上其他節點發送信息，而不分主從，且無需站地址等節點信息，運用這-特性可便利的構成多機備份體系。
(2)CAN的直接通訊間隔最遠可達10km(速率5KbPs以下)，通訊速率最高可達1MbPs(此刻通訊間隔最長為40m)。
(3)CAN的通訊介質可為雙絞線、同軸電纜或光纖，挑選靈敏。
(4)在報文標識符上，CAN上的節點可分紅不同的優先級，能夠滿意不同的實時要求，優先級高的數據最多可在134ps內得到傳輸。
(5)CAN選用非損壞性總線仲裁技能，當多個節點一起向總線發送信息時，優先級較低的節點會主動退出發送，而高優先級的節點能夠不受影響地繼續傳送數據，然后大大節省了總線抵觸仲裁時刻，尤其是在網絡負載很重的情況下也不會呈現網絡癱瘓情況。
(6)CAN只需經過報文濾波即可實現點對點、-點對多點及全局廣播等幾種辦法傳達接納數據，無需專門的“調度”。
(7)CAN上的節點數首要取決于總線驅動電路，現在可達110個，報文標識符可達2032種(CAN2.0A)，而擴展規范(CAN2.0B)的報文標識符幾乎不受限制。
(8)報文選用短幀結構，傳輸時刻短，受攪擾概率低，確保了數據出錯率極低。
(9)CAN的每幀信息都有cRc校驗及其他檢錯措施，具有極好的檢錯效果。
(10)CAN總線上的節點在過錯嚴峻的情況下，具有主動關閉總線的功用，退出網絡通訊，確保總線上其它節點的操作不受影響。
(11)CAN總線通訊接口中集成了CAN協議的物理層和數據鏈路層功用，可完結對通訊數據的成幀處理，包含位填充、數據塊編碼、循環冗余檢驗、優先級判別等多項作業。
(12)CAN在發送期間若丟掉仲裁或因為出錯而遭損壞的幀可主動重發送，并且能夠進行暫時過錯和永久性毛病節點的判別以及毛病節點的主動脫離。
總線在這里起到傳輸從各個外表收集的信號，還有比對過反響的信號，轎車外表信號有模擬信號還有數字信號，一切的信號的輸出與輸入都是經過總線來完結傳輸作業的，總線就相當于我們生活中的交通工具，又相當于我們人體的神經網絡，都起到傳輸的效果。
3.1.3板卡介紹
頻率脈沖信號發作板卡PM-536：
特性
計數器部分：
運用器件：82C54
計數通道數：12路
最大計數頻率：IOM
內部晶震頻率：6M(用戶能夠定制)
開關量部分：
電平辦法：TTL
輸入通道數：16路
輸出通道數：16路
輸出驅動能力：IOmA
電源功耗：+SV500mA
運用環境要求：
作業溫度：-40℃-70℃(寬溫)0℃-60℃(一般)
相對濕度：40%-80%
存貯溫度：-45℃-+150℃
外形尺寸：長*高=91mm*96mm
可編程網絡電阻：可編程規范電阻發作器電路是為發生可編程規范電阻而規劃，電路選用CMOS集成電路操控，電阻按8421編碼辦法輸出的精細可編程的電阻網絡，具有數字化，可編程，電阻可任意組合等特色，是程控電阻的-種有用辦法。
CAN通訊板卡PCI841：
支持windows98/2000漢P驅動程序和工具直接存儲映射，實現高速數據拜訪情況收發有指示燈顯現，便利調試每個端口可自由挑選中止，中止號：3，4，5，6，7，9，10，11，等1000VDC的光電阻隔保護，極大進步可靠性地址可從C800到EFOO調整，共占用4KB的地址空間支持兩個相互獨立的CAN接口，每個接口最大速率可達50OK.PCI-841是專用的通訊卡，供給了操控器局域網絡銜接到您的PC.憑借其內置的CAN操控器，的PCI-841供給了-個主動變速箱重復功用總線仲裁和過錯檢測。這大大降低了數據丟掉的時機，并確保體系的可靠性。板載CAN操控器坐落內存在不同的方位。您能夠運行兩個獨立的CAN操控器在同-時刻。在PCI-841作業在波特率高達1MbPs，能夠在PC機擴展槽上。
K-LINE通訊板卡：
是-種能夠一起高速處理操控和信息數據的現場網絡體系，能夠供給高效、-體化的工廠和過程主動化操控。是-種通訊中信息總線傳輸設備和CAN總線相似。
PXI介紹：
PXI(PCIExtensionforInstrumentation)是由美國NI公司于1997年推出的測控儀器總線規范。它將comPactPCI規范界說的PCI總線技能開展成適合于實驗、測量與數據收集場合運用的機械、電氣和軟件規范，然后構成了新的虛擬儀器體系結構。制訂PXI規范的意圖是為了將臺式PC的功用價格比優勢與PCI總線面向儀器范疇的必要擴展完美地結合起來，構成-種干流的虛擬儀器測驗渠道。
PXI總線是PCI總線的增強與擴展，并與現有工業規范ComPactPCI兼容，它在相同插件底板中供給不同廠商產品的互聯與操作。作為-種敞開的儀器結構，PXI供給了在VXI以外的另-種挑選，滿意了期望以比較低的價格取得高功用模塊儀器的顧客需求。PXI開端只能運用內嵌式操控器，后來NI公司發布了MXI-3接口，擴展了PXI的體系操控，包含直接PC操控、多機箱擴展和更長的間隔操控，擴展了PXI的運用規模。為了滿意測控模塊的需求，PXI總線經過Jl銜接器供給了33MHz的體系時鐘，經過J2銜接器供給了IQMHz的TTL參閱時鐘信號、TTL觸發總線和12引腳的局部總線。這樣同步、觸發和時鐘等功用的信號線均可直接從PXI總線上取得，而不需求繁多的連線和電纜。PXI也界說了-個星型觸發體系，與VXI不同的是，它經過1槽傳送準確的觸發信號，用于模塊間準確守時。
PCI(PeriPheral ComPonent Intereonneet)：
一種由英特爾(Intel)公司1991年推出的用于界說局部總線的規范。此規范答應在核算機內設備多達10個遵照PCI規范的擴展卡。最早提出的PCI總線作業在33MHz頻率之下，傳輸帶寬到達133MB/s(33MHZ* 32bit/s)，根本上滿意了其時處理器的開展需求。跟著對更高功用的要求‘，后來又提出把PCI總線的頻率提升到“MHz，傳輸帶寬能到達266MB/S. 1993年又提出了64bit的PCI總線，稱為PCI-X，現在廣泛選用的是32-bit、33MHz或者32-bit、66MHz的PCI總線，64bit的PCI-X插槽更多是運用于服務器產品。從結構上看，PCI是在CPU和本來的體系總線之間插入的-級總線，詳細由-個橋接電路實現對這-層的辦理，并實現上下之間的接口以協調數據的傳送。辦理器供給信號緩沖，能在高時鐘頻率下堅持高功用，適合為顯卡，聲卡，網卡，MODEM等設備供給銜接接口，作業頻率為33MHz/66MHZ.
PCI總線體系要求有-個PCI操控卡，它必須設備在-個PCI插槽內。這種插槽是目
前主板帶有最多數量的插槽類型，在當前盛行的臺式機主板上，ATX結構的主板-般帶有5-6個PCI插槽，而小-點的mATX主板也都帶有2-3個PCI插槽。根據實現辦法不同，PCI操控器能夠與CPU-次交流32位或64位數據，它答應智能PCI輔佐適配器運用-種總線主控技能與CPU并行地執行任務。PCI答應多路復用技能，即答應-個以上的電子信號一起存在于總線之上。

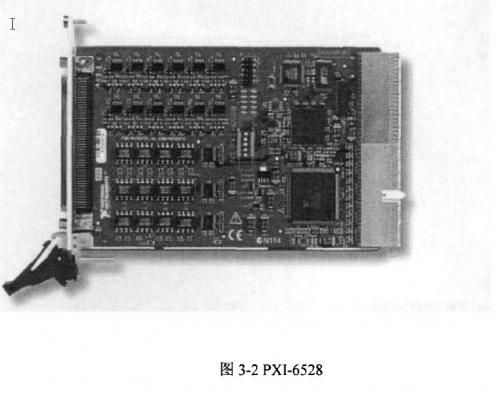

本文研發的根據LabVIEW便攜式轎車外表檢測儀功用和要求所需，我們因而挑選NI PXI-6528數字I/O通訊板卡。如圖3-2所示。NI PXI-6528模塊是用于PXI CompactPCI體系的48通道并行阻隔工業數字I/O接口。NI PXI-6528具有24路數字輸入通道和24路數字開關輸出通道，無需運用跳線。運用PXI-6528，數字電平可達士60VDC，開關電流可達150A.PXI-6528的阻隔特功用為您的體系減少噪音，去除外部信號帶來的尖脈沖，并堵截接地回路。開啟可編程上電情況，您能在軟件中配置初始輸出情況，確保與工業鼓勵器(泵、閘、發動機、繼電器)接通時操作的安全和無毛病。經過運用電子I/O看門狗，您能在核算機或運用程序呈現毛病時，使設備進入可配置的安全輸出情況，然后確保-旦設備與工業鼓勵器接通，便能對毛病情況有所檢測并進行安全恢復。在數字情況發作改動時(無需輪詢)，該數字FO設備可通知并觸發您的軟件。可編程輸入濾波器可經過軟件設置濾波器，用于消除噪音并為數字開關/繼電器去除抖動。

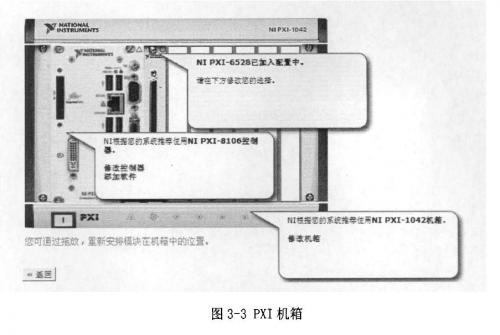

此板卡能夠模擬發生出各種轎車外表所需的數字信號，輸入給對應的轎車外表和-些報警設備，當傳送的-些數據超出外表所答應的規模之外時，報警設備就開端作業，及時的反響轎車的作業情況，宣布報警信號，來提示駕駛員，為了安全的運行現在需求采取相應的措施。一起也能夠經過總線把-些信號輸出給外表。下圖3-3是PXI機箱。
數據通訊轉化板卡：將-種信號轉化成另-種信號的設備。信號是信息存在的辦法或載體。在主動化外表設備和主動操控體系中，常將-種信號轉化成另-種與規范量或參閱量比較后的信號，以便將兩類外表聯接起來，因而，轉化器常常是兩個外表(或設備)間的中間環節.各種類型的轉化器的呈現，大大擴展了各類外表(設備)的運用規模，使主動操控體系具有更多的靈敏性和更廣的適應性。各類轉化器的根本效果是將信息轉化成便于傳輸和處理的辦法，要求轉化過程中信息不發作畸變、失真、推遲等，因而對轉化器的線性度、輸入輸出阻抗匹配和阻隔等有-定要求：①線性特性。要求轉化器的輸出信號Y與輸入信號X之間具有良好的比例關系，即Y=KX+A，式中K、A為常數。②輸入阻抗和輸出阻抗。轉化器輸入阻抗和輸出阻抗必須與輸入端外表和輸出端外表相匹配，才干取得高的轉化精度。③阻隔特性。輸入電路、輸出電路與電源電路在直流電位上應互相阻隔，輸入、輸出電路F的接地址應分隔，以進步抗攪擾能力。
選用-塊數據通訊轉化卡來完結外表參數的標定以及作為CAN節點與車上其他CAN節點的數據通訊，該卡的首要功用是完結串口信號與CAN信號之間的轉化功用，開發數據通訊轉化卡的意圖-是為了節省本錢，二是考慮到大多數臺式機或筆記本沒有CAN接口。經過這個板卡對被控外表的特征參數，
如車輛的特征系數、傳感器的傳感系數、發動機的速比以及外表的-些標定參數等進行設定。因為目標車型不確定，外表的-些特征參數需求實車測驗才干最后標定，所以該板卡可作為今后外表參數標定用。
各種板卡在根據LabVIEW便攜式轎車外表檢測儀起到信息轉化的效果，把各種外表收集的信號轉化成總線能傳輸的信號，這樣這些信號才干被工控機接受和處理。 |
