2.2規劃計劃
2.2.1規劃內容
本文要研討的內容是要研宣布基于LabVIEW的便攜式轎車外表測驗體系。所以首要要對外表的品種和結構進行研討，了解和分析轎車中車速表、轉速表、水溫表、燃油表、路程表、各種LED報警燈、LCD等的結構原理以及他們的顯現原理，分析它們作業時的參數以及這些表的國家規范等。
本文其次要研討的是LabVIEW，在本課題頂用LabVIEW作為便攜式轎車外表檢測體系的軟件渠道，所以在研討中咱們把LabVIEW用作外表測驗結果的顯現和外表信號的輸入。所以LabVIEW也本課題要研討的重要內容之一。
本文研討內容還包含轎車中的通訊模塊，在本論文頂用到CAN總線以及PXI板卡，所以在研討中咱們要研討它們?cè)谵I車中是怎樣通訊的，研討出怎么銜接才能使咱們最快最精確的數據。
2.2.2研討辦法
本文在實驗室研討，由本文研討負責人對整個計劃的硬件和軟件所需的數據進行收集整理，再對收集回來的相關參數進行分析，接著便是硬件渠道的建立，硬件渠道的建立就在論文負責人能夠運用的各個轎車相關實驗室之間進行建立，論文用到的軟件渠道由實驗室供給的LabVIEW，它作為軟件渠道為硬件供給測驗參數和用來校準的外表，測驗體系的通訊模塊用來銜接咱們的硬件和軟件并在其間傳送信息。測驗?zāi)K頂用到的總線，要咱們?cè)趯?shí)驗室測驗過程中進行選擇，這便是整個計劃的研討辦法。
2.2.3技能路線
轎車外表測驗體系的開發要求針對不同的車型，能夠模仿發生出外表所需的各種收集信號信息，并且能夠經過CAN接口與被測外表進行通訊。本文介紹的測驗體系包含以下首要功用：
車速路程表的脈沖信號模仿發生收集比照;
發動機轉速表的脈沖信號模仿發生收集比照;
車輛燃油表信號模仿發生收集比照;
車輛水溫表信號模仿發生收集比照;
各種車燈、車窗、車門等車身開關信號模仿發生收集比照。
數字外表具有CAN通訊接口，作為一個CAN節點，能夠與車上CAN網絡上的其他節點進行通訊。
本文使用NI公司的軟硬件系列產品和一塊自己研發的數據通訊轉化卡，依據便攜式轎車外表檢測體系所需求的各種模仿、數字、開關、CAN等各種信號參數，選用NI的PXI板卡和數據通訊轉化卡銜接好硬件電路，在此硬件基礎上，經過NI公司的LabVIEW軟件渠道對整個測驗體系進行開發，最終研宣布一個完好的便攜式轎車外表檢測體系的計劃。

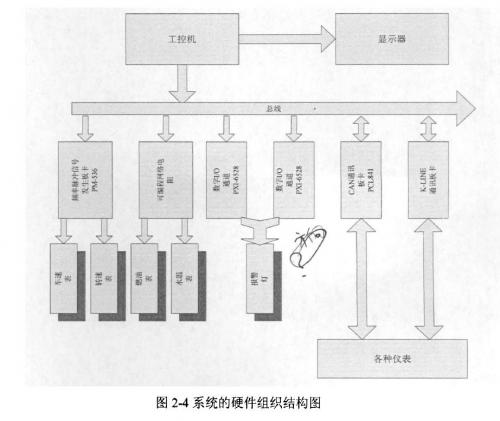

1、轎車外表測驗體系的硬件體系首要包含工控機(是整個操控體系的大腦)、PXI板卡(PXI6528是一塊靜態數字I/O板卡，專門針對某些變化緩慢的數字信號，并且具有24路輸入和24路輸出，既能夠收集數字信號，又能夠向外輸出)、信號接線盒、數據通訊轉化板卡、CAN卡、可編程網絡電阻、供電電源以及被檢測外表等首要部分，其安排結構圖如圖2-4所示。

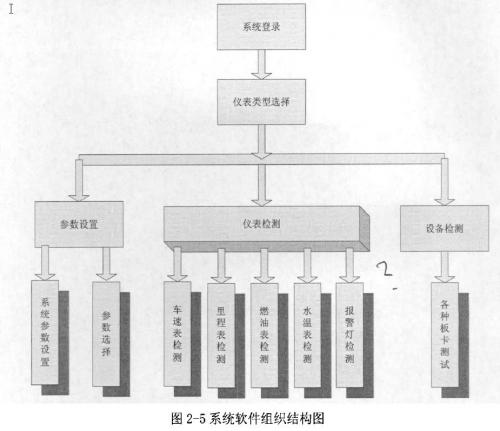

2、外表檢測體系軟件選用NI公司的LabVIEW渠道進行規劃，本體系選用LabVIEW的圖形化程序語言，以一種很直觀的辦法建立前面板人機界面和程序框圖，其安排結構圖如圖2一5所示。
3、外表的測驗渠道分為兩個部分：其間一部分是各種模塊功用測驗的切換按鍵;另一部分是模仿轎車外表板的顯現界面，如車速表、轉速表、水溫表、燃油表、路程指示以及各種報警和開關信號等信息顯現。
第三章硬件結構
3.1硬件簡介
3.1.1工控機

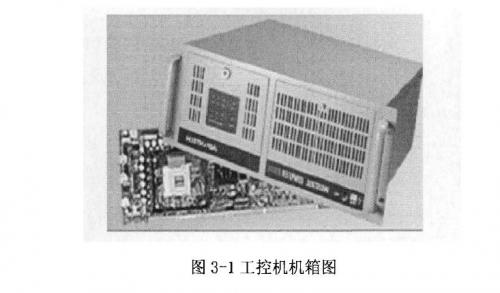

工控機即工業操控計算機，但現在的叫法是產業電腦或工業電腦，英文簡稱IPC，全稱IndustrialPersonalcomputer.工控機淺顯的說便是專門為工業現場而規劃的計算機。如圖3一1工控機機箱圖
IPC的技能特色：
1、選用契合“ElA”，規范的全鋼化工業機箱，增強了抗電磁干擾才能。
2、選用總線結構和模塊化規劃技能。CPU及各功用模塊皆運用插板式結構，并帶有壓桿軟確定，提高了抗 沖擊、抗振蕩才能。
3、機箱內裝有雙電扇，正壓對流排風，并裝有濾塵網用以防塵。
4、配有高度可靠的工業電源，并有過壓、過流維護。
5、電源及鍵盤均帶有電子鎖開關，可防止不合法開、關和不合法鍵盤輸入。
6、具有自確診功用。
7、可視需求選配I/O模板。
8、設有“看門狗”定時器，在因毛病死機時，無需人的干預而主動復位。
9、開放性好，兼容性好，吸收了PC機的悉數功用，可直接工作PC機的各種應用軟件。
10、可裝備實時操作體系，便于多任務的調度和工作。
11、可選用無源母板(底板)，方便體系升級。
IPC的首要結構：
1、全鋼機箱
IPC的全鋼機箱是按規范規劃的，抗沖擊、抗振蕩、抗電磁干擾，內部可裝置同PC一bus兼容的無源底板。
2、無源底板
無源底板的插槽由ISA和PCI總線的多個插槽組成，ISA或PCI插槽的數量和方位依據需求有必定選擇，該板為四層結構，中心兩層分別為地層和電源層，這種結構方式能夠削弱板上邏輯信號的相互干擾和降低電源阻抗。底板可插接各種板卡，包含CPU卡、顯現卡、操控卡、I/O卡等。
3、工業電源
為AT開關電源，平均無毛病工作時刻抵達250000小時。
4、CPU卡
IPC的CPU卡有多種，依據尺寸可分為長卡和半長卡，依據處理器可分為386、486、586、Pll、PIH主板，用戶可視自己的需求恣意選配。其首要特色是：作業溫度O一60℃;裝有“看門狗”計時器;低功耗，最大時為5V/2.5A.
5、其他配件
IPC的其他配件基本上都與PC機兼容，首要有CPU、內存、顯卡、硬盤、軟驅、鍵盤、鼠標、光驅、顯現器等。
國內生產工控機的廠家有研祥、華北工控、研華、愛雷絲等。國外的工控機西門子的很知名。工控機箱規范長度為19英寸，高度為4U.
6、適用領域
現在，IPC已被廣泛應用于工業及人們生活的方方面面。
例如：操控現場、路橋收費、醫療、環保、通訊、智能交通、監控、語音、排隊機、POS、數控機床、加油機、金融、石化、物探、野外便攜、環保、軍工、電力、鐵路、高速公路、航天、地鐵等等。
7、工控機特色
工控機淺顯的說便是專門為工業現場而規劃的計算機，而工業現場一般具有激烈的轟動，灰塵特別多，另有很高的電磁場力干擾等特色，且一般工廠均是接連作業即一年中一般沒有休息。因此，工控機與一般計算機比較有必要具有以下特色：
l)機箱選用鋼結構，有較高的防磁、防塵、防沖擊的才能。
2)機箱內有專用底板，底板上有PCI和ISA插槽。
3)機箱內有專門電源，電源有較強的抗干擾才能。
4)要求具有接連長時刻作業才能。
5)一般選用便于裝置的規范機箱(4u規范機箱較為常見)
現在工控機的下風：
雖然工控機與一般的商用計算機機比較，具有得天獨厚的優勢，但其下風也是非常明顯的一數據處理才能差，詳細如下：
1)裝備硬盤容量小;
2)數據安全性低;
3)存儲選擇性小：
4)價格較高。
工控機箱內部結構：硬盤架、光驅架：硬盤架一般分兩種，一種是分拆式，一種是壓卡式。
品質優異的機箱一般都帶金屬繃簧防震功用;裝置硬盤數量一般從4-15個。
底板：底板的規格有多種;首要以主板的規格來劃分。一般的主板一般都能夠裝置;其間52Omm以下長度的機箱是裝置不了12*13的強大板的主板的，有必要要520mm長度的機箱才能裝置。
壓卡條：首要起固定效果。有安防監控的裝置視頻長卡，或許是工業CPU長卡時，有必要要固定長卡，避免運用過程中出現晃動，不結實等現象。
后槽的擴展：有7槽或14槽兩種;14槽的背板首要的用途是裝置多路視頻卡，比方有些大型的監控體系，則要64路，或許128路時，有必要要換成14槽的背板。
工控機箱的導熱：散熱結構的合理性是關系到計算機能否穩定作業的重要因素。現在最有效的機箱散熱解決計劃是使用互動散熱通道結構散熱：外部低溫空氣由機箱前部12Omm高速滾珠電扇和機箱兩邊散熱孔吸入進入機箱，經過硬盤架、南北橋芯片、各種板卡、北橋芯片，最終抵達CPU鄰近，在經過CPU散熱器后，熱空氣一部分從機箱后部的兩個80mm高速滾珠排氣電扇抽出機箱，另外一部分經過電源電扇排出機箱。機箱電扇選用滾珠電扇，其優點是風量大、轉速高、發熱少、壽命長、噪音低，避免了過大的噪音，真實完成了“綠色”散熱。
8.工控機箱的抗震
工控機箱在作業的時分，由于機箱內部的光驅、硬盤、機箱里的多個電扇在高速工作的時分都會發生轟動，而轟動很簡單導致光盤讀錯和硬盤磁道損壞以至丟掉數據，所以機箱的抗震性也是咱們機箱要害的一個結構規劃計劃。由于考慮到機箱的抗腐蝕、導電、導熱等的內部要求，咱們的機箱減震體系悉數選用金屬材料制成，這比重用橡膠材料做減震不但能抵達上述要求，還能起到抗老化，耐熱等效果。這套減震體系的解決計劃得到了國內外客戶的好評。
工控機箱的電磁屏蔽：主機在作業的時分，主板、CPU、內存和各種板卡都會發生很多的電磁輻射，如果不加以防備也會對人體形成必定傷害。這個時分機箱就成為了屏蔽電磁輻射，維護咱們健康的一道重要防地。
屏蔽良好的機箱還能夠有效地隔絕外部輻射干擾，保證計算機內部配件不受外部輻射影響。工控機箱為了增加散熱效果，機箱上必要
